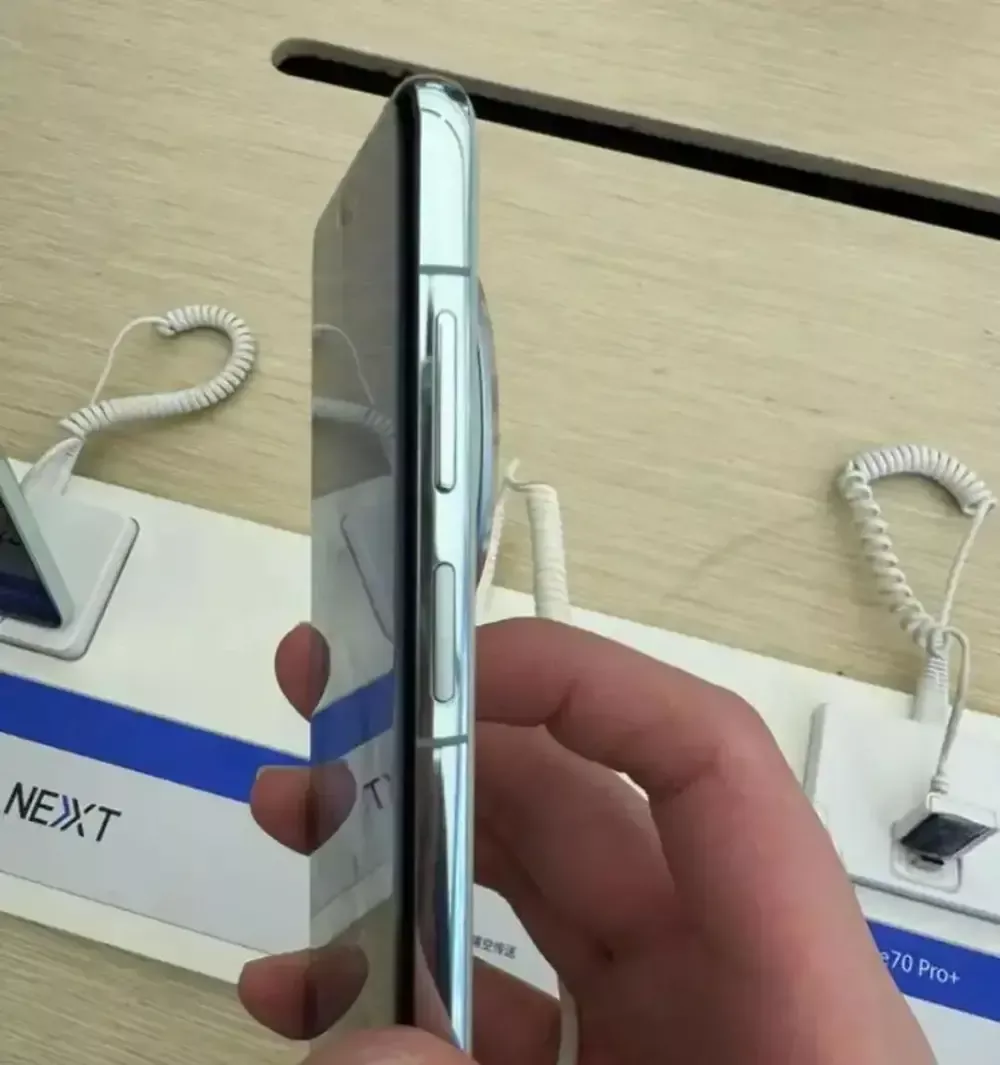

Страничен сензор за мобилен телефон Rigid-Flex PCB

Honflex Mobile Phone Side Key Sensor Rigid-Flex PCB е усъвършенствано електронно решение, съчетаващо традиционни механични странични клавиши с авангардни твърдо-гъвкави PCB и FPC технологии. Проектиран за производители и купувачи на смартфони, той поддържа сензор за натиск, тактилна обратна връзка и разпознаване на пръстови отпечатъци. Този основен компонент позволява ултратънък, лек, водоустойчив и прахоустойчив дизайн, като същевременно осигурява безпроблемна естетика и висока надеждност за съвременните мобилни устройства.

Основна структура и характеристики:

Твърда зона: Проектирана за монтиране на основни сензорни чипове (напр. интегрални схеми за сензори за налягане), контролни вериги, съединители и други компоненти, изискващи стабилна механична опора.

Гъвкава зона: Действа като мост, свързващ зоната на страничните клавиши с дънната платка, способен да се огъва. По-важното е, че самата тази област може да бъде проектирана като гъвкава сензорна зона, която директно открива налягане.

Област на усилване/бутон: На ​​места, изискващи външен контакт, обикновено се поставят листове от неръждаема стомана или усилватели FR4. Те предават натиск с пръсти, осигуряват ясна физическа опора и предотвратяват повреда на печатната платка.

Основни предимства на производителността:

Висока чувствителност и 3D докосване: Използва прецизно проектирана капацитивна сензорна верига, поддържаща усещане за натиск и разпознаване на жестове. Потребителите могат да извършват действия като регулиране на силата на звука или включване/изключване на захранването, като просто докоснат определени области на средната рамка на телефона, предлагайки модерно изживяване с докосване.

Изключителна тънкост и гъвкавост: Дебелината на гъвкавата секция може да се контролира до 0,1 мм, като идеално съответства на извитите контури на средната рамка на телефона. Твърдите секции съдържат интегрални схеми на драйвери и пасивни компоненти, постигайки висока интеграция и спестявайки вътрешно пространство.

Висока надеждност и уплътнение: Въз основа на дизайн без механични отвори, съчетан с EMI екранираща технология и водоустойчиви покривни слоеве, страничната ключова област постига IP68 водоустойчив рейтинг. Този дизайн ефективно предотвратява фалшиво задействане и смущения в сигнала, като подобрява цялостната структурна цялост на телефона.

Основни технически параметри:

Структура на продукта: 1+N+1 или 2+N+2 твърдо-гъвкава конструкция

Дебелина на дъската: Гъвкава зона: 0,12 мм ± 0,02 мм; Твърда зона: 0,3 мм - 0,6 мм

Минимална ширина на линията/разстояние: 0,05 mm / 0,05 mm

Тип на сензора: Капацитивен сензор с взаимен капацитет / собствен капацитет

Работна температура: -40°C до +85°C

Сценарии за приложение

Този продукт е подходящ предимно за странични бутони за захранване, бутони за сила на звука и бутони за рамо за игри във водещи смартфони, здрави телефони и сгъваеми телефони.

Нашето предложение за стойност

Ние сме специализирани в предоставянето на водещи в индустрията решения за твърда гъвкава платка за мобилни странични приложения за разпознаване на клавиши. Ние предлагаме не само стандартизирани продукти с висока надеждност, но също така притежаваме силни възможности за съвместно проектиране, оптимизация на симулация и разработка по поръчка. Подкрепени от дълбок опит в прецизната обработка на вериги, науката за материалите и анализа на целостта на сигнала, ние си сътрудничим в тясно сътрудничество с клиентите, за да осигурим пълна поддръжка на процеса - от концептуален дизайн до масово производство - съобразени със специфични ID дизайни и стекиращи архитектури. Ние се ангажираме да използваме иновативно инженерство, за да помогнем на клиентите да разширят границите на пространството и производителността на смартфоните, което ни прави вашият доверен партньор за основни компоненти.

ЧЗВ

1. Какво представлява твърда гъвкава печатна платка със страничен сензор за мобилен телефон Honflex?

Това е ултратънка, високопрецизна печатна платка, комбинираща твърди и гъвкави вериги, заменяйки механичните странични клавиши с чувствителни на натиск, хаптични и водоустойчиви функции.

2. Какви функции предлага?

Платките Honflex осигуряват леки, безшевни, прахоустойчиви и водоустойчиви дизайни с висока надеждност и опционално разпознаване на пръстови отпечатъци.

3. Кой може да го използва?

Производители на смартфони, ODM и доставчици на компоненти, търсещи издръжливи и прецизни странични ключови решения.

4. Възможно ли е персонализиране?

Да, Honflex поддържа персонализирани дизайни за размер, форма, сензорна функция и интеграция с мобилни устройства.

5. Защо да изберете Honflex?

С опит в дизайна с висока плътност, прецизност на микронно ниво и термично-механично-електрическа съвместна симулация, Honflex гарантира висока цялост на сигнала и глобално качество на марката.
