Адаптер за зоната на пантата на сгъваемия екран Твърда гъвкава печатна платка

Адаптерът за сгъваема област на шарнира на екрана Rigid-flex PCB е критичен носител за взаимно свързване, позволяващ висока интеграция, висока надеждност и сгъваемост в модерни модули за дисплеи на смартфони. Чрез използване на композитна структура, където твърдите зони осигуряват компонентите, а гъвкавата зона претърпява динамично огъване, тя гарантира стабилност на веригата, цялост на сигнала и механична издръжливост в ограничено пространство. Това е основен технологичен инструмент за по-тънки и по-леки устройства.

Основна структура и характеристики:

3D маршрутизиране: Гъвкавата част може да бъде сгъната или огъната като хартия, използвайки напълно вертикалното пространство вътре в телефона, за да сгънете компоненти като IC драйвера към задната част на екрана, като по този начин позволява ултра-тесни рамки или дори дизайни на цял екран без рамки. Това улеснява дизайна на ултратънък смартфон.

Твърдата гъвкава платка, използвана в модулите на дисплея, е ключов компонент, свързващ IC драйвера на дисплея към основната платка. Той съчетава огъваемостта на гъвкавите вериги със стабилността на твърдите платки, оформяйки основата за постигане на високо съотношение екран към тяло и тънък, лек дизайн.

Основни предимства на производителността:

1. Намаляване на дебелината: Елиминира дебелината на съединителите и излишните покриващи слоеве на твърди платки, което води до по-тънка цялостна структура в сравнение с дискретните решения.

2. Превъзходна цялост на сигнала: Използва техники за окабеляване с висока плътност (напр. маршрутизиране на диференциална двойка) и материали с ниски диелектрични загуби за стабилно предаване на високоскоростни потоци от данни за изображения (поддържащи 4K/8K видео), ефективно потискайки затихването на сигнала и електромагнитните смущения, осигурявайки предаване без загуби и с ниска латентност на данни за изображения с високи пиксели.

3. Устойчивост на смущения: В сравнение с дългите гъвкави кабели, платките с твърда гъвкавост скъсяват пътищата на сигнала и могат ефективно да изолират електромагнитните смущения чрез медни заливки или екраниращи филми.

4. Структурна цялост: Взаимните връзки между твърди и гъвкави секции се формират чрез вътрешно химическо отлагане и покритие, а не чрез запояване. Това прави съпротивлението на огъване при кръстовището много по-добро от традиционните решения "FPC + конектор" или "FPC запоени към твърда платка".

5. Висока устойчивост на удар: Интегрираната структура минимизира риска от повреда на спойката, осигурявайки стабилно предаване на сигнала дори при падане или вибрация.

6. Поддържа динамично огъване: В сгъваемите телефони той може да издържи над 400 000 повтарящи се огъвания, като същевременно поддържа електрически характеристики.

Основни технически параметри:

1. Структурни параметри:

Брой и структура на слоевете: Обикновено 4-6 слоя, като се използва "твърда-гъвкава" конструкция.

Дебелина: Гъвкава зона обикновено 0,1-0,2 мм за изключителна тънкост; дебелина на твърдата площ, проектирана според изискванията за монтаж и маршрутизиране на компонентите.

Минимален радиус на огъване: Може да бъде по-малък от 0,5 мм, подходящ за тесни пространства на огъване.

2. Електрически характеристики:

Ширина на линията/разстояние: До 40 μm - 50 μm, отговарящи на изискванията за предаване на сигнала с висока плътност.

Контрол на импеданса: Стриктен контрол на импеданса (напр. 100Ω ±10%) за високоскоростни диференциални сигнали (напр. MIPI DSI).

Ширина на честотната лента на предаване: Поддържа високоскоростно предаване на данни от няколко Gbps на канал, отговаряйки на изискванията за дисплей с висока разделителна способност и висока честота на кадрите.

3. Материали и надеждност:

Субстрат: Гъвкавата секция може да използва полиимид (PI) или течен кристален полимер (LCP) с по-висока производителност, като последният предлага предимства в ултра-тънкост, ниски загуби и издръжливост на огъване.

Издръжливост на огъване: изискване за живот на динамично огъване >400 000 цикъла.

Работна температура: -30°C до +85°C, отговаряща на строгите изисквания за потребителска електроника.。

Сценарии за приложение

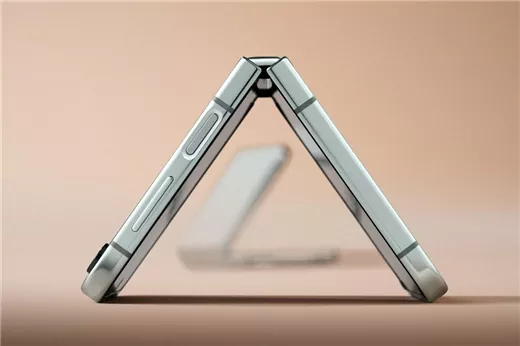

Адаптер за зоната на пантата на сгъваемия екран Rigid-flex PCB е основното решение за взаимно свързване и поддръжка за модерни системи за дисплей на смартфони, основно обслужващи сгъваеми телефонни екрани от висок клас. Неговата отлична устойчивост на многократно огъване го прави идеален избор за свързване на сгъваеми дисплеи, които пресичат областта на пантите.

Нашето предложение за стойност

Ние сме специализирани в предоставянето на водещи в индустрията решения за твърди гъвкави платки за взаимно свързване на дисплеи в сектора на мобилните телефони. Ние предлагаме не само стандартизирани продукти с висока надеждност, но също така притежаваме силни възможности за съвместно проектиране, оптимизация на симулация и разработка по поръчка. Подкрепени от дълбок експертен опит в прецизната обработка на вериги, науката за материалите, термичната симулация и анализа на целостта на сигнала, ние си сътрудничим в тясно сътрудничество с клиентите, за да осигурим пълна поддръжка на процеса – от концептуален дизайн до масово производство – съобразени със специфични ID дизайни, подреждащи архитектури и цели за производителност на дисплея. Ние се ангажираме да използваме иновативно инженерство, за да помогнем на клиентите да разширят границите на пространството и производителността в системите за дисплей на смартфони, създавайки по-ясни и по-стабилни визуални изживявания, което ви прави вашия доверен партньор за основни компоненти.
