Изчерпателен анализ на процеса на флаш плакиране с FPC

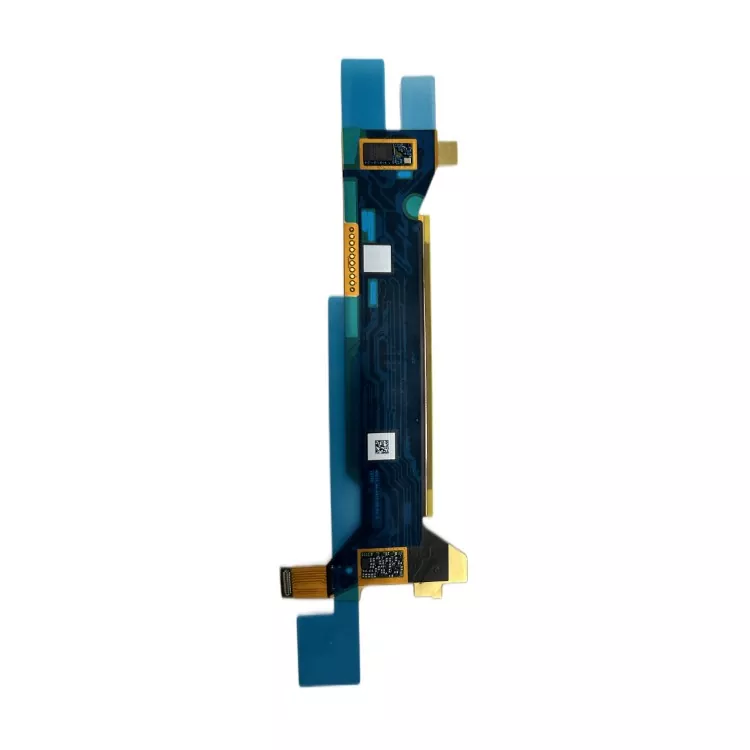

Гъвкавите печатни платки (FPC) са незаменим компонент на съвременните електронни устройства, повсеместно разпространени от сгъваеми екрани на смартфони до прецизни сонди в медицински устройства. Флаш покритието е основен производствен процес, който позволява висока производителност и висока надеждност на FPC.

Преглед на процеса: Пълното пътуване от пробиване до медно покритие

Процесът на флаш покритие при производството на FPC е серия от прецизни операции. Целият процес започва с пробиване, създавайки пътища за свързване на вериги върху гъвкавия субстрат. Следва процесът на медно покритие, при който тънък слой мед се отлага химически върху стените на отвора, създавайки проводяща основа за последващо галванично покритие.

Ядрото на процеса на флаш нанасяне се крие в думата „светкавица“, изискваща критичният слой на покритие да бъде завършен в рамките на само 3 минути. Този тънък и равномерен меден слой е основата за последваща обработка. След това започва етапът на ламиниране със сух филм, покриващ повърхността на платката с фоточувствителен филм, за да се подготви за формирането на модела на веригата.

Етапите на експониране и развитие определят точната форма на веригата. Чрез светлинна и химическа обработка нежеланият сух филм се отстранява, излагайки зоните, изискващи вторично медно покритие. Крайното вторично медно покритие удебелява веригата до необходимата функционална дебелина, осигурявайки стабилно и надеждно предаване на ток.

Всяка стъпка е като прецизно хореографиран танц; дори леко отклонение може да доведе до функционални дефекти в цялата платка. Това изискване за прецизност е причината производството на FPC да е известно като „прецизното изкуство на електронната индустрия“.

Ключова технология: Специална обработка на зоните на огъване

В производството на FPC боравенето със зоните на огъване е един от най-предизвикателните аспекти. За да се гарантира надеждността на печатната платка при многократно огъване, не се допуска медно покритие в зоните на огъване. Това е една от основните разлики между FPC и производството на твърди печатни платки.

Зоната на огъване е "фугата" на FPC. Ако тази област също беше помеднена, увеличената дебелина на медното фолио би намалила гъвкавостта на материала. С течение на времето многократното огъване ще причини напукване от умора на медния слой, което сериозно ще засегне живота на продукта.

При действителното производство непокритите зони на огъване са малко по-големи от отворите за чисто лепило. Това се прави, за да се предотврати проникването на меден разтвор в зоните на огъване. Този дизайн на "запазено пространство" гарантира, че функционалността на веригата не е засегната, като същевременно увеличава максимално защитата на гъвкавостта на зоната на огъване.

Лечението на ставите е също толкова важно. Производствените спецификации изрично изискват фугите да не се намират в зоните на разслояване и трябва да имат вълнообразен дизайн. Този дизайн ефективно разпръсква стреса, предотвратявайки счупване на ставите, причинено от концентрация на стрес.

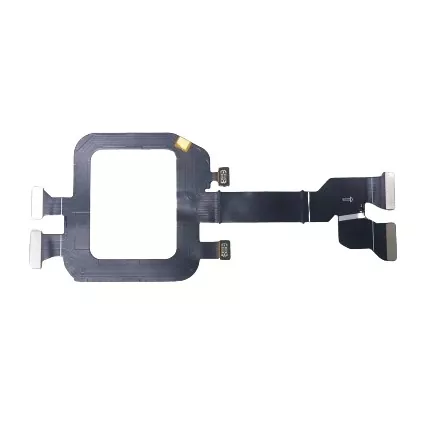

Представете си сгъваем екран на смартфон, подложен на десетки, дори стотици огъвания всеки ден. Именно перфектното изпълнение на тези детайли на процеса гарантира, че устройството няма да се повреди поради неизправности на FPC по време на продължителна употреба.

Прецизен контрол: Двойни изисквания за време и площ Думата "флаш" в името на процеса на флаш плакиране отразява изискването за скорост на тази стъпка. Индустриалните стандарти ясно постановяват, че флаш плакирането трябва да бъде завършено в рамките на 3 минути. Това не е произволна настройка на времето, а по-скоро оптималното решение, получено от обширни експерименти и действителен производствен опит.

Твърде краткото време води до недостатъчно отлагане на мед, което не осигурява достатъчно проводяща основа за последващи процеси; твърде дългото време може да доведе до неравномерни медни слоеве, което води до едри зърна и недостатъчна адхезия. 3-минутният времеви прозорец постига перфектен баланс между ефективност и качество.

Етапът на вторично медно покритие има различен фокус. Тук площта на медно покритие трябва да бъде точно определена. Това изискване, на пръв поглед просто, всъщност се отнася до множество аспекти като контрол на качеството на продукта, управление на разходите и проследимост.

Площта на медно покритие пряко влияе върху съпротивлението и тоководещия капацитет на крайния продукт. Прецизният контрол на зоната означава прецизен контрол на производителността на веригата, което е една от ключовите разлики между FPC от висок клас и обикновените продукти.

От гледна точка на разходите, медта е един от основните разходи за материали в производството на FPC. Прецизният контрол на зоната за медно покритие може да избегне ненужните материални отпадъци, което може да доведе до значителни икономии на разходи в масовото производство. По-важното е, че данните за района осигуряват основа за проследяване на качеството; след като възникне проблем с продукта, той може бързо да бъде проследен до конкретни параметри на процеса.

Гарантиране на качеството: Многопластовият контрол гарантира нулеви дефекти

Надеждността на FPC започва с всеки детайл от дизайна на процеса. В допълнение към специалната обработка на зоните на огъване и ставите, множество нива на мерки за контрол на качеството се прилагат по време на целия процес.

В етапа на ламиниране на сух филм след флаш плакиране еднородността на дебелината на филма пряко влияе върху ефектите на експониране и проявяване. Съвременните производствени линии обикновено са оборудвани с онлайн системи за наблюдение за измерване на дебелината на филма в реално време и автоматично регулиране на параметрите на процеса, за да се осигури последователност.

Прецизността на етапа на експониране определя яснотата на модела на веригата. Усъвършенстваните машини за експониране използват технология за директно лазерно изобразяване, което позволява производството на ширини на линии и разстояния, по-малки от 10 микрометра, отговаряйки на изискванията за дизайн на днешните FPC с висока плътност.

Контролът на качеството в етапа на вторично медно покритие е особено критичен. Освен контрол на площта, дебелината на медния слой, еднородността и кристалната структура изискват строго наблюдение. Съвременните линии за галванопластика обикновено са оборудвани с рентгенови дебеломери и електрохимични анализатори за наблюдение на качеството на галванопластиката в реално време.

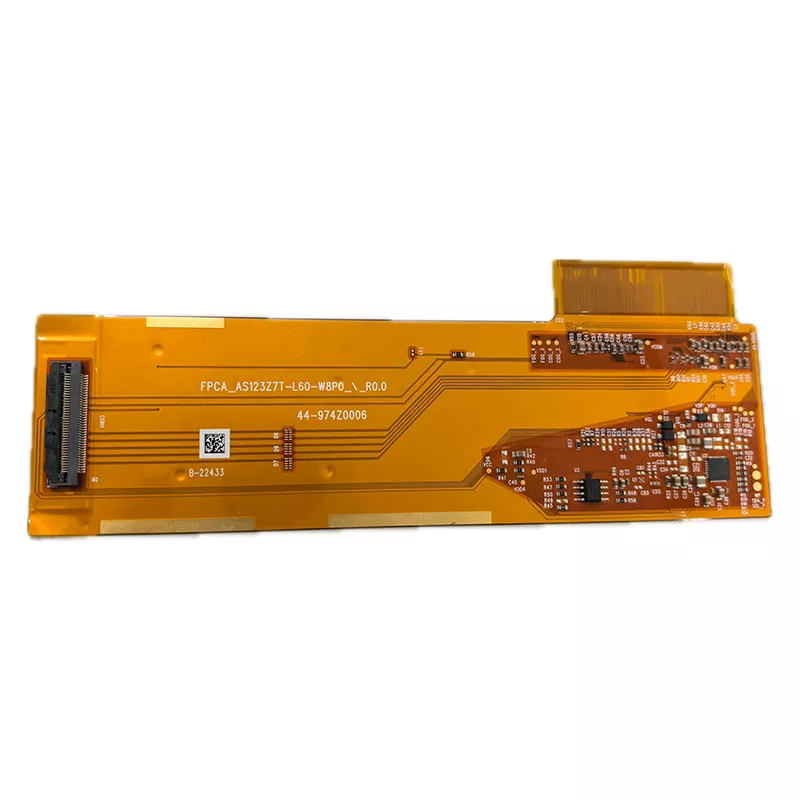

Тези многопластови мерки за контрол на качеството гарантират, че крайният продукт отговаря на строгите изисквания на различни области, от потребителска електроника до автомобилна електроника и медицински устройства. В автомобилните приложения FPC може да се наложи да издържат на температурни промени от -40°C до 125°C; в медицинските изделия трябва да се гарантира дългосрочна стабилност и биосъвместимост.

Процесът на светкавично покритие е като изкуството на "рисуване" на вериги върху гъвкав субстрат; всяка стъпка въплъщава стремежа на инженерите да постигнат баланс между прецизност и гъвкавост. С нарастването на носимите устройства, гъвкавите дисплеи и микромедицинските устройства, производствените процеси на FPC ще продължат да се развиват към по-голяма прецизност, гъвкавост и надеждност, превръщайки се в невидима връзка, свързваща бъдещия електронен свят.
