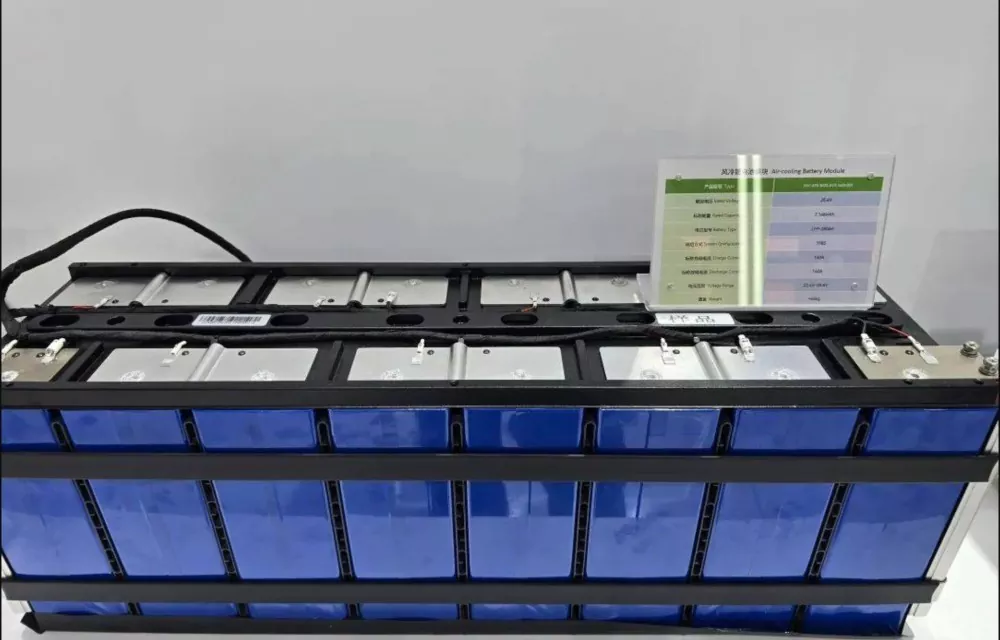

Кабел CCS за батерии за съхранение на енергия

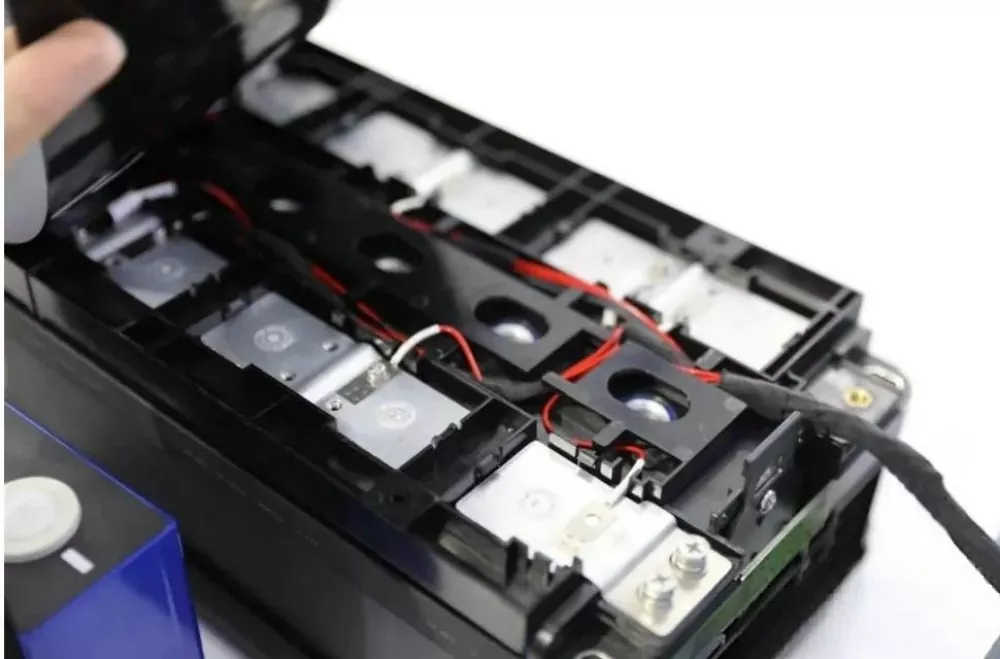

Кабелът CCS за батерийни пакети за съхранение на енергия е компонент за свързване и управление на батерията, който интегрира традиционни кабелни снопове (проводници, клеми, съединители) с шини, пластмасови структурни части, температурни сензори и други елементи в едно цяло. За разлика от CCS, базиран на гъвкава печатна схема (FPC), той запазва класическата структура на кабелния сноп и систематично надгражда предишните разпръснати и неорганизирани сензорни снопове чрез модулен и интегриран дизайн. Като „структурирана невронна мрежа“ на системата за управление на батерията (BMS), тя е отговорна за надеждното събиране на сигнали за напрежение и температура от всяка отделна клетка, служейки като критичен основен модул за наблюдение на безопасността на батерията, оценка на състоянието и оптимизиране на производителността в стационарни системи за съхранение на енергия.

Основна структура и функции

1. Модулен интегриран дизайн:

Разпръснати независими кабели за вземане на проби от напрежение и проводници на температурни сензори са интегрирани в подредени снопове чрез съединители и клеми. Те са предварително сглобени с медни/алуминиеви шини (които носят клетъчни последователни/паралелни връзки) и изолационни пластмасови скоби (изолиращи плочи), за да образуват пълен модул. Този дизайн фундаментално трансформира традиционния режим на сглобяване на "първо полагане на разпръснати проводници, след това закрепване на клеми", създавайки стандартизирани функционални единици, пригодени за широкомащабни инсталации за съхранение на енергия.

2. Стабилна и надеждна архитектура на връзката:

Връзките между шини и клетъчни терминали обикновено използват процеси с висока надеждност като лазерно заваряване.

Електрическите връзки между кабелния сноп и сензорните точки на шините се постигат чрез кримпване, заваряване или интегриране в съединители, осигурявайки здрава структура и избягвайки риска от отделно разхлабване на проводника.

3. Адаптивност към автоматизация:

Докато традиционните разпръснати кабели разчитат на ръчно сглобяване, веднъж интегрирани в CCS модул, неговата правилна форма и дефинирани интерфейси позволяват адаптиране към по-високи степени на автоматизирани процеси на сглобяване, като например роботизирано позициониране и инсталиране - от решаващо значение за производството на съхранение на енергия в голям обем.

4. Гъвкавост в техническите пътища:

Кабелната CCS е важен клон в развитието на CCS технологията. Въз основа на изискванията за проектиране, той може също да се комбинира с други технически пътища като FPC или PCBA (сглобяване на печатна платка), за да се формират хибридни интегрирани решения, като "Кабел + изолираща плоча" или "FPC + вакуумно формоване / кабел", отговарящи на различни изисквания за цена, производителност и пространство за различни приложения за съхранение на енергия.

Предимства

1. Висока ефективност на производство и сглобяване: Интегрирането на десетки или стотици разпръснати точки на сглобяване в инсталирането на няколко модулни компонента значително опростява производствения процес за големи пакети батерии за съхранение на енергия.

2. Надеждност на връзката и постоянно качество: Заваряването на сърцевината и връзките в модула са завършени преди окончателното сглобяване, намалявайки сложните операции вътре в пакета батерии и понижавайки общата скорост на преработка на пакета, причинена от лошо заваряване или сглобяване на място. Стандартизираното производство гарантира последователност на продуктите при внедрявания с голям обем.

3. Подредена структура и оптимизиране на пространството: Интегрираният дизайн адресира проблеми като разхвърляно маршрутизиране на традиционните колани и потенциални смущения/износване на други компоненти. Кабелите са спретнато закрепени в пластмасови скоби, което изяснява оформлението и подобрява използването на вътрешното пространство на пакета и удобството за поддръжка - критично за големи системи за съхранение на енергия, изискващи периодична поддръжка.

4. Разходи и зрялост на веригата за доставки: Въз основа на добре установени процеси за автомобилни и промишлени кабелни снопове, веригата за доставки е зряла и разходите за суровини са относително прозрачни. За проекти за съхранение на енергия, които дават приоритет на финансовата възможност и доказана технология, това представлява стабилен и нискорисков избор в сравнение с по-новите подходи, базирани на FPC.

5. Подобрена защита и безопасност: Модулните пластмасови структурни части осигуряват унифицирана изолационна защита и механична фиксация за кабели и точки на свързване, подобрявайки устойчивостта на вибрации и удар и улеснявайки спазването на строги изисквания за безопасност, като забавяне на горенето (UL94 V-0) и изолация при високо напрежение.

Приложения

Този продукт представлява доказан, надежден път за надграждане от традиционно разпръснато окабеляване до интегрирани решения в рамките на батерии за съхранение на енергия, прилагани предимно в:

1. Системи за съхранение на енергия в мащаб: За големи батерийни инсталации, изискващи здрави, обслужваеми връзки с доказана дългосрочна надеждност.

2. Търговско и промишлено (C&I) съхранение на енергия: Където рентабилността и лесната поддръжка са приоритет наред с надеждната производителност.

3. Жилищни шкафове за съхранение на енергия: Приложения, които се възползват от опростена инсталация и обслужващи на място връзки.

Нашата мисия

Ние дълбоко разбираме предизвикателствата за балансиране между ефективност, надеждност и цена в индустрията за съхранение на енергия. Нашето CCS решение за кабели, изградено върху зряла технология за промишлени кабелни снопове и подобрено чрез модулна интеграция, предлага здрав и доказан продуктов път за приложения за съхранение на енергия. Ние не само доставяме висококачествени модули, отговарящи на съответните индустриални стандарти, но също така притежаваме задълбочени възможности за обслужване, включващи структурен дизайн, инженерство на кабелни снопове, интегриране на автоматизирано сглобяване и цялостно тестване и валидиране. Ние се ангажираме да помагаме на клиентите да трансформират сложните, трудоемки процеси за сглобяване на кабели в рационализирани, надеждни модулни инсталации - значително повишавайки ефективността на производството и дългосрочната надеждност на системата. С нашия дълбок опит както в автомобилните, така и в стационарните приложения за съхранение на енергия, ние сме вашият доверен партньор за проектиране и производство на батерийни пакети, независимо дали за пилотни проекти или внедрявания в гигаватов мащаб.

ЧЗВ

1. Какви са предимствата на CCS решенията на Chengshi Cable?

Chengshi Cable CCS предлага гъвкав модулен дизайн, висока проводимост, надеждна изолация и рентабилно производство, осигурявайки стабилна производителност и лесен монтаж за ESS приложения.

2. Можете ли да предоставите персонализирани кабелни CCS решения?

Да, като китайски производител и доставчик, Chengshi предоставя напълно персонализирани кабелни CCS дизайни въз основа на напрежение, ток, оформление и изисквания на проекта.

3. Какви материали се използват във вашите кабелни CCS системи?

Използваме висококачествени медни или алуминиеви проводници, прецизни изолационни материали и издръжливи покрития, за да гарантираме безопасност, проводимост и дълъг експлоатационен живот.

4. Какви приложения са подходящи за кабелна CCS?

Нашите кабелни CCS решения се използват широко в системи за съхранение на енергия (ESS), пакети литиеви батерии, съхранение на възобновяема енергия и индустриални енергийни системи.

5. Как гарантирате качеството на продукта?

Chengshi следва стриктни процеси за контрол на качеството, включително електрически тестове, проверка на изолацията и тестове за издръжливост, за да отговаря на международните стандарти.

6. Какъв е вашият производствен капацитет и време за изпълнение?

Със зрели производствени процеси и мащабируеми производствени линии ние гарантираме стабилни доставки и бърза доставка за групови поръчки.
